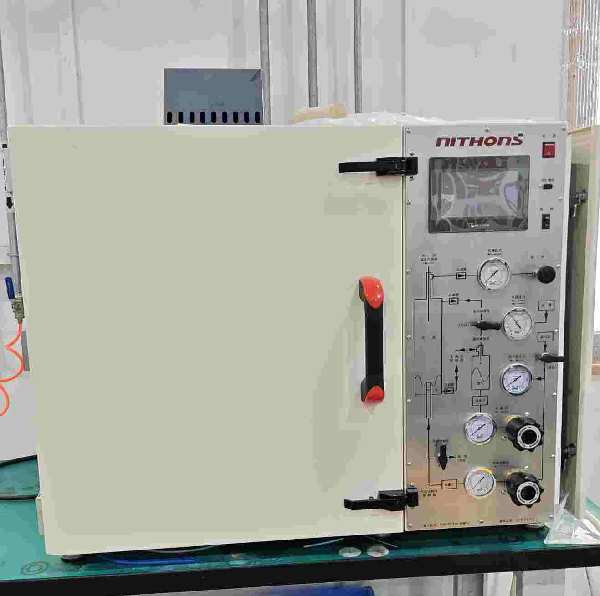

Анализатор миграции газа NFQQ предназначен для оценки устойчивости тампонажного цементного раствора к проникновению и движению газа в заданных условиях испытания. Прибор применяется в лабораториях нефтегазовой отрасли для исследования свойств тампонажных составов и оценки их способности противостоять миграции газа при цементировании скважин.
NFQQ Gas Migration Tester — это лабораторный прибор для оценки устойчивости рецептур тампонажного цементного раствора к проникновению газа и движению газа в заданных условиях испытания. Оборудование предназначено для лабораторий цементирования нефтяных и газовых скважин, нефтесервисных компаний, производителей цементных добавок и научно-исследовательских организаций.
При испытаниях тампонажных составов важно оценивать их поведение в условиях, установленных программой лабораторного тестирования. Анализатор NFQQ позволяет проводить соответствующие испытания и отображать полученные данные и графики на большом сенсорном экране.
Прибор оснащён датчиком давления, системой сигнализации и Ethernet-интерфейсом для подключения к компьютеру. Конструкция также предусматривает решения, направленные на снижение риска засорения трубопроводов и упрощение очистки после испытания.
NFQQ оснащён большим сенсорным экраном, через который оператор может задавать параметры испытания и просматривать результаты. Настройка непосредственно через экран упрощает работу по сравнению с системами, в которых используются отдельные регуляторы температуры и несколько органов управления.
Данные испытаний и графические кривые отображаются на одном экране. Это позволяет оператору наблюдать за ходом испытания и просматривать зарегистрированную информацию без необходимости обращаться к отдельным индикаторам.
В приборе используется прецизионный датчик давления для регистрации давления в процессе испытания. Полученные данные помогают оценивать поведение исследуемого тампонажного раствора в рамках установленной программы тестирования.
Конструкция NFQQ предусматривает изменения, призванные уменьшить вероятность засорения трубопроводов и облегчить очистку оборудования после завершения испытания. Это удобно для лабораторий, регулярно выполняющих испытания различных рецептур цементного раствора.
Прибор может подавать сигнал при возникновении неисправности и по завершении испытания. Эта функция помогает оператору своевременно обращать внимание на важные события во время работы оборудования.
Прибор оснащён Ethernet-портом для подключения к компьютеру, регистрации данных и удалённого обновления программного обеспечения. Возможность подключения следует учитывать при планировании организации рабочих мест и системы хранения лабораторных данных.
| Параметр | Значение |
|---|---|
| Модель | NFQQ |
| Максимальная рабочая температура | 163 °C |
| Максимальное давление | 6,9 МПа |
| Потребляемая мощность | 3500 Вт |
| Электропитание | AC 100–110 В, 60 Гц / AC 220 В, 50 Гц |
| Давление подачи воды | 0,2–0,5 МПа |
| Внутренний диаметр соединения трубопровода охлаждающей воды | 10 мм |
| Масса | 145 кг |
| Габаритные размеры | Требуют подтверждения производителем |
Примечание: в исходном техническом документе габариты указаны как 114 × 57 × 94 мм. Эти данные требуют проверки перед публикацией, поэтому размеры не приведены как подтверждённая характеристика оборудования.
Анализатор миграции газа NFQQ может использоваться для лабораторных исследований тампонажных систем, включая:
оценку устойчивости тампонажного раствора к проникновению газа;
исследование сопротивления цементного раствора движению газа в заданных условиях испытания;
сравнительную оценку различных рецептур тампонажного цемента;
исследования в рамках разработки цементных составов и добавок;
регистрацию и документирование данных лабораторных испытаний.
Конкретная программа испытаний должна определяться с учётом задач исследования и допустимых рабочих параметров прибора.
NFQQ объединяет управление через сенсорный экран, отображение данных и графиков, измерение давления, сигнализацию, Ethernet-подключение и конструктивные решения для облегчения очистки.
Такое сочетание функций помогает организовать лабораторный процесс, упростить наблюдение за испытаниями и обеспечить удобный доступ к зарегистрированным данным.
При выборе анализатора миграции газа важно учитывать требуемые условия испытаний, диапазон температуры и давления, доступное электропитание, подключение к компьютеру и требования к регистрации результатов.
Прибор предназначен для оценки устойчивости рецептур тампонажного цементного раствора к проникновению газа и движению газа в заданных условиях лабораторного испытания.
Максимальная рабочая температура, указанная в технической документации, составляет 163 °C.
В технической документации указано максимальное давление 6,9 МПа.
Да. Большой сенсорный экран позволяет отображать данные испытаний и графические кривые.
Да. Прибор оснащён Ethernet-портом для подключения к компьютеру, регистрации данных и удалённого обновления программного обеспечения.
Да. Прибор может подавать сигнал при неисправности и по завершении испытания.
В технической документации указаны варианты AC 100–110 В, 60 Гц и AC 220 В, 50 Гц. Требуемую конфигурацию необходимо подтвердить при оформлении заказа.
Свяжитесь с Nithons и сообщите страну поставки, требуемое электропитание и предполагаемые условия испытаний. Это позволит уточнить конфигурацию и подготовить коммерческое предложение.
